- Beschreibung
-

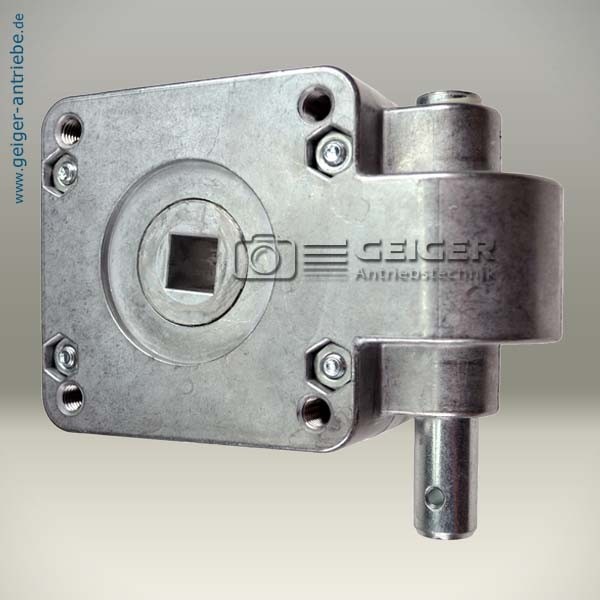

Das Schneckengetriebe 15:1 von GEIGER hat ein sehr stabiles Gehäuse, dadurch können die hohen Anschlagkräfte der Aufzugsbegrenzung (Endanschlag), bedingt durch die große Untersetzung aufgenommen werden. Für die Schmierung wird ein Spezialfett bester Qualität verwendet. Das Getriebe eignet sich besonders für den Antrieb von gekoppelten Markisen.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 15:1
Einsatzgebiet: gekoppelte Markisensysteme
ohne Endanschlag (Aufzugsbegrenzung)
ohne Gehäuseaufnahme (Bund)
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
15:1
max. Abtriebsdrehmoment
30 Nm
Wirkungsgrad
0,43
Lehrlaufdrehmoment
0,1 Nm
Endanschlag (AB)
Nein
Gehäuseaufnahme (Bund)
Nein
Befestigung
TK: 100 / Gewinde M8
Antrieb
Welle Ø 16 mm (QB: Ø 4 mm)
(Lieferung ohne Öse!)
Abtrieb
Innenvierkant 13 mm
Farbe
blank (unbeschichtet)
Hierzu empfohlene Artikel:
Art.-Nr. 420K003
Zinköse oval - B:16mm / QB:4mm
Art.-Nr. 420F031
Befestigungsplatte für 420F
