- Beschreibung
-

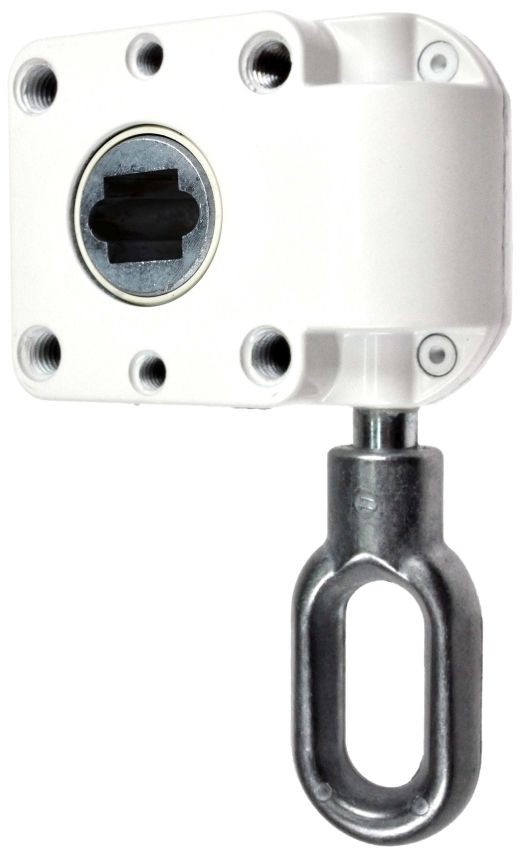

Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich desmax. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einereventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsengelagert ist. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 7:1
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
ohne Endanschlag (Aufzugsbegrenzung)
mit Gehäuseaufnahme (Bund)
Farbe: RAL 9010 (reinweiss)
► Achtung Restbestand! Verfügbar nur so lange Vorrat reicht!
- Technische Details
-
Untersetzung
7:1
max. Abtriebsdrehmoment
20 Nm
Wirkungsgrad
0,42
Endanschlag (AB)
Nein
Gehäuseaufnahme (Bund)
Nein
Befestigung
Gewinde M6 und M8
Antrieb
Zinköse oval
Abtrieb
Innenvierkant 13 mm
Farbe
blank (unbeschichtet)
