- Beschreibung
-

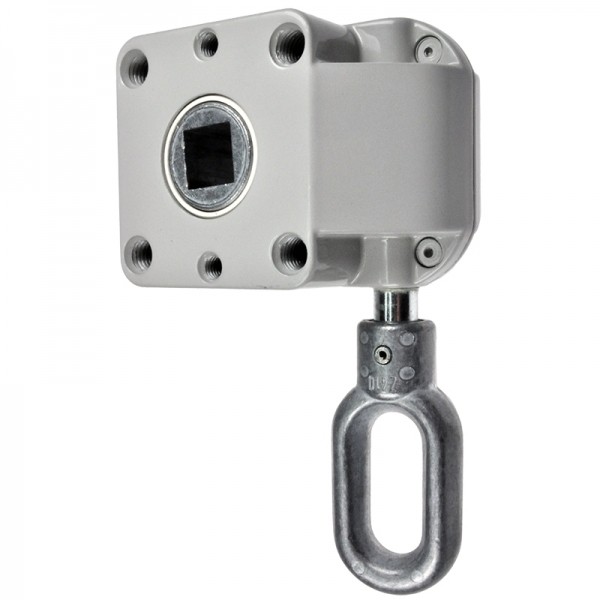

Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich des max. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einer eventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsen gelagert ist. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 7:1
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
ohne Endanschlag (Aufzugsbegrenzung)
ohne Gehäuseaufnahme (Bund)
Farbe: RAL 7035 (lichtgrau)
- Technische Details
-
Untersetzung
7:1
max. Abtriebsdrehmoment
20 Nm
Wirkungsgrad
0,44
Endanschlag (AB)
Nein
Gehäuseaufnahme (Bund)
Nein
Teilkreis
Ø 48 mm und Ø 60 mm
Befestigung
Gewinde M6 und M8
Antrieb
Zinköse oval
Abtrieb
Innenvierkant 13 mm
Farbe
RAL 7035 (lichtgrau)
