- Beschreibung
-

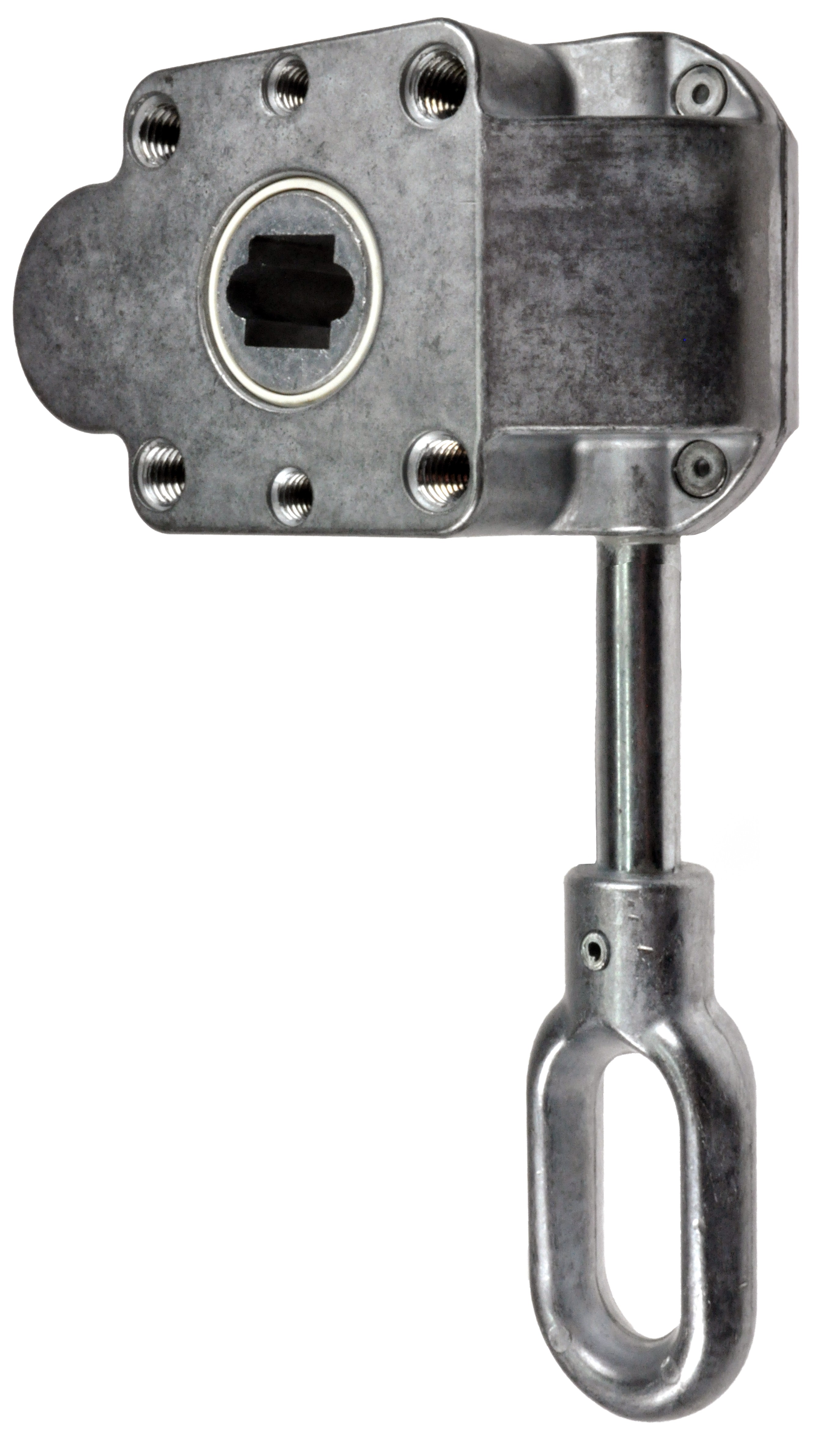

Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich des max. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einer eventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsen gelagert ist. Eine stabile, betriebssichere Aufzugsbegrenzung (Endanschlag) aus gehärtetem Stahl, die nach max. 15 Umdrehungen der Tuchwelle sperrt, verhindert ein falsches Aufwickeln des Markisentuches. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 7:1
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
mit Endanschlag (Aufzugsbegrenzung)
ohne Gehäuseaufnahme (Bund)
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
7:1
max. Abtriebsdrehmoment
20 Nm
Wirkungsgrad
0,44
Endanschlag (AB)
nach max. 15 Umdrehungen
Gehäuseaufnahme (Bund)
Nein
Befestigung
Gewinde M6 und M8
Antrieb
Zinköse oval verlängert(von Getriebemitte bis Anfang Öse 128 mm)
Abtrieb
Innenvierkant 13 mm
Farbe
blank (unbeschichtet)
