- Beschreibung
-

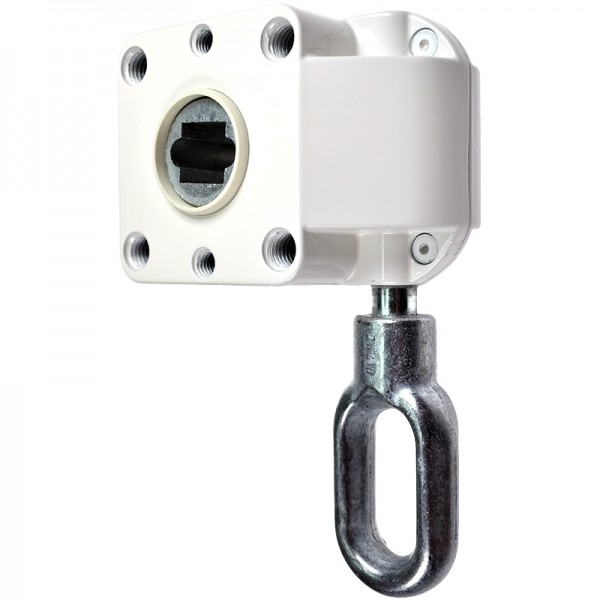

Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich des max. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einer eventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsen gelagert ist. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 7:1
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
ohne Endanschlag (Aufzugsbegrenzung)
mit Gehäuseaufnahme (Bund)
Farbe: RAL 9010 (reinweiss)
- Technische Details
-
Untersetzung 7:1 max. Abtriebsdrehmoment 20 Nm Wirkungsgrad 0,44 Endanschlag (AB) Nein Gehäuseaufnahme (Bund) Ja Befestigung Gewinde M6 und M8 Antrieb Zinköse oval Abtrieb Innenvierkant 13 mm Farbe RAL 9010 (reinweiss) - Downloads
