- Beschreibung
-

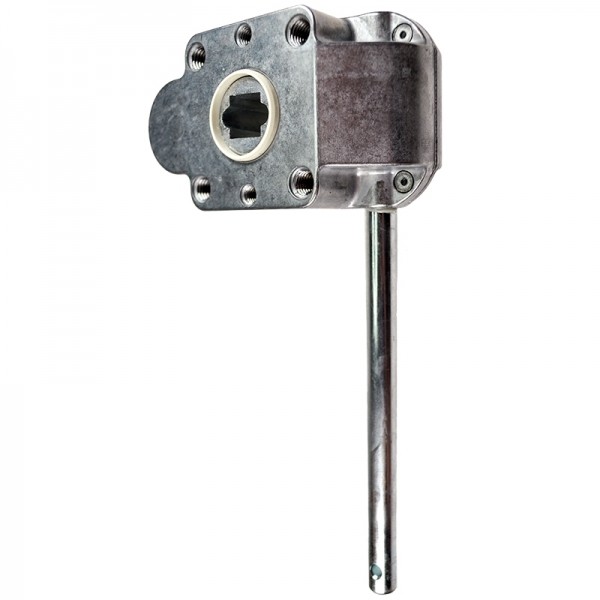

Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich des max. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einer eventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsen gelagert ist. Eine stabile, betriebssichere Aufzugsbegrenzung (Endanschlag) aus gehärtetem Stahl, die nach max. 15 Umdrehungen der Tuchwelle sperrt, verhindert ein falsches Aufwickeln des Markisentuches. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 7:1
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
mit Endanschlag (Aufzugsbegrenzung)
mit Gehäuseaufnahme (Bund)
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
7:1
max. Abtriebsdrehmoment
20 Nm
Wirkungsgrad
0,44
Endanschlag (AB)
nach max. 15 Umdrehungen
Hinweis: 15 Umdrehungen an der Welle entsprechen bei einer 7:1 Untersetzung des Getriebes etwa 105 Umdrehungen an der Kurbel.
Teilkreis
TK 48 und TK 60
Befestigung
Gewinde M6 und M8
Antrieb
Zinköse oval
- Antriebswelle verlängert
- Getriebemitte bis Wellenende: 160mm
- Getriebemitte bis Anfang Öse: 149mm
- Öse lose beiliegend (inkl. Spiralspannstift)
Abtrieb
Innenvierkant 13 mm
Farbe
blank (unbeschichtet)
Gehäusebreite
55 mm
Gehäuseaufnahme (Bund)
Ja
