- Beschreibung
-

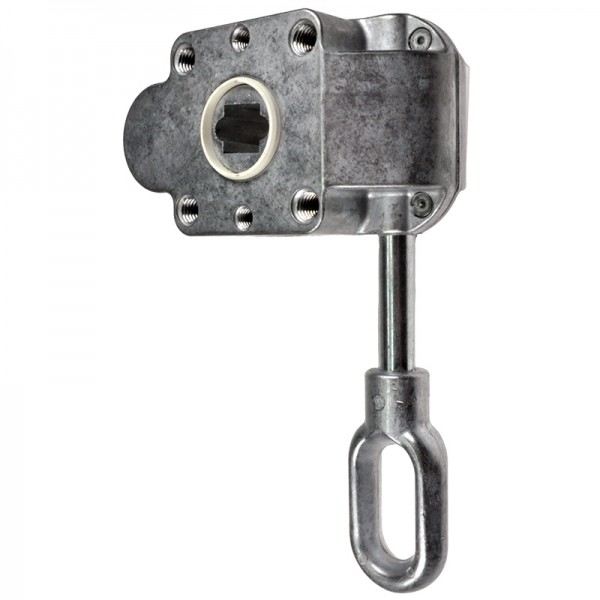

Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich des max. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einer eventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsen gelagert ist. Eine stabile, betriebssichere Aufzugsbegrenzung (Endanschlag) aus gehärtetem Stahl, die nach max. 15 Umdrehungen der Tuchwelle sperrt, verhindert ein falsches Aufwickeln des Markisentuches. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 7:1
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
mit Endanschlag (Aufzugsbegrenzung)
mit Gehäuseaufnahme (Bund)
Farbe: blank (unbeschichtet)
- Technische Details
-

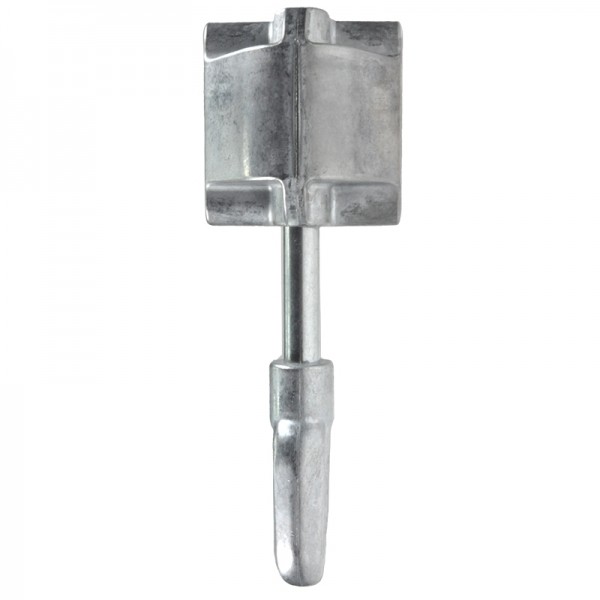

Untersetzung 7:1 max. Abtriebsdrehmoment 20 Nm Wirkungsgrad 0,44 Endanschlag (AB) nach max. 15 Umdrehungen Gehäuseaufnahme (Bund) Ja Befestigung Gewinde M6 und M8 Antrieb Zinköse oval verlängert(von Getriebemitte bis Anfang Öse 63 mm) Abtrieb Innenvierkant 13 mm Farbe blank (unbeschichtet) - Downloads
