- Beschreibung
-

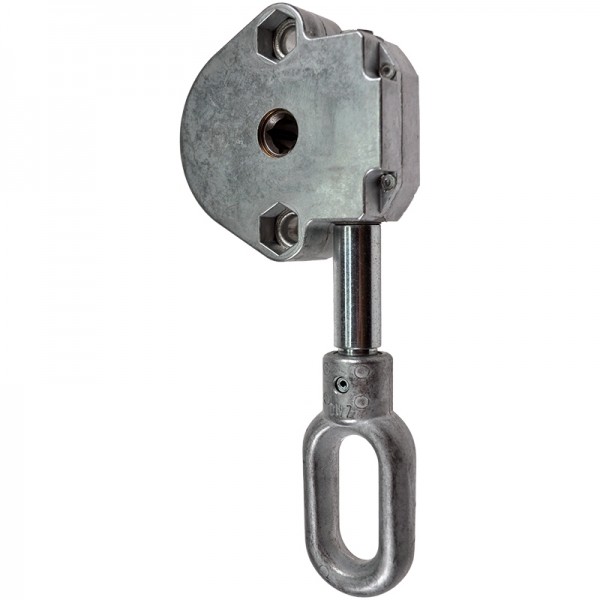

Das kleine Kraftpaket mit höchster Leistung bei minimalen Getriebeabmessungen. Die eingebaute Bremsfeder sichert ein ruckfreies Herablassen der Behänge und bringt im Bereich des max. Abtriebsdrehmoment eine sichere Selbsthemmung. Eine stabile betriebssichere Aufzugsbegrenzung (Endanschlag) die nach max. 19 Umdrehungen der Tuchwelle sperrt, verhindert ein falsches Aufwickeln des Markisentuches. Das Schneckengetriebe eignet sich besonders für den Antrieb von Stoffbehängen und Kleinmarkisen.
Alle wichtigen Informationen im Überblick:
Schneckengetriebe 6:1
Einsatzgebiet: Fallarmmarkisen, Markisoletten, kleine Gelenkarmmarkisen
mit Endanschlag (Aufzugsbegrenzung)
durchgehendes Innenprofil am Abtrieb
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
6:1
max. Abtriebsdrehmoment
8 Nm
Wirkungsgrad
0,31
Endanschlag (AB)
nach max. 19 Umdrehungen
Antrieb
Zinköse oval verlängert(von Getriebemitte bis Anfang Öse 55,5 mm)
Abtrieb
Innenvierkant 7 mm
Farbe
blank (unbeschichtet)
