- Beschreibung
-

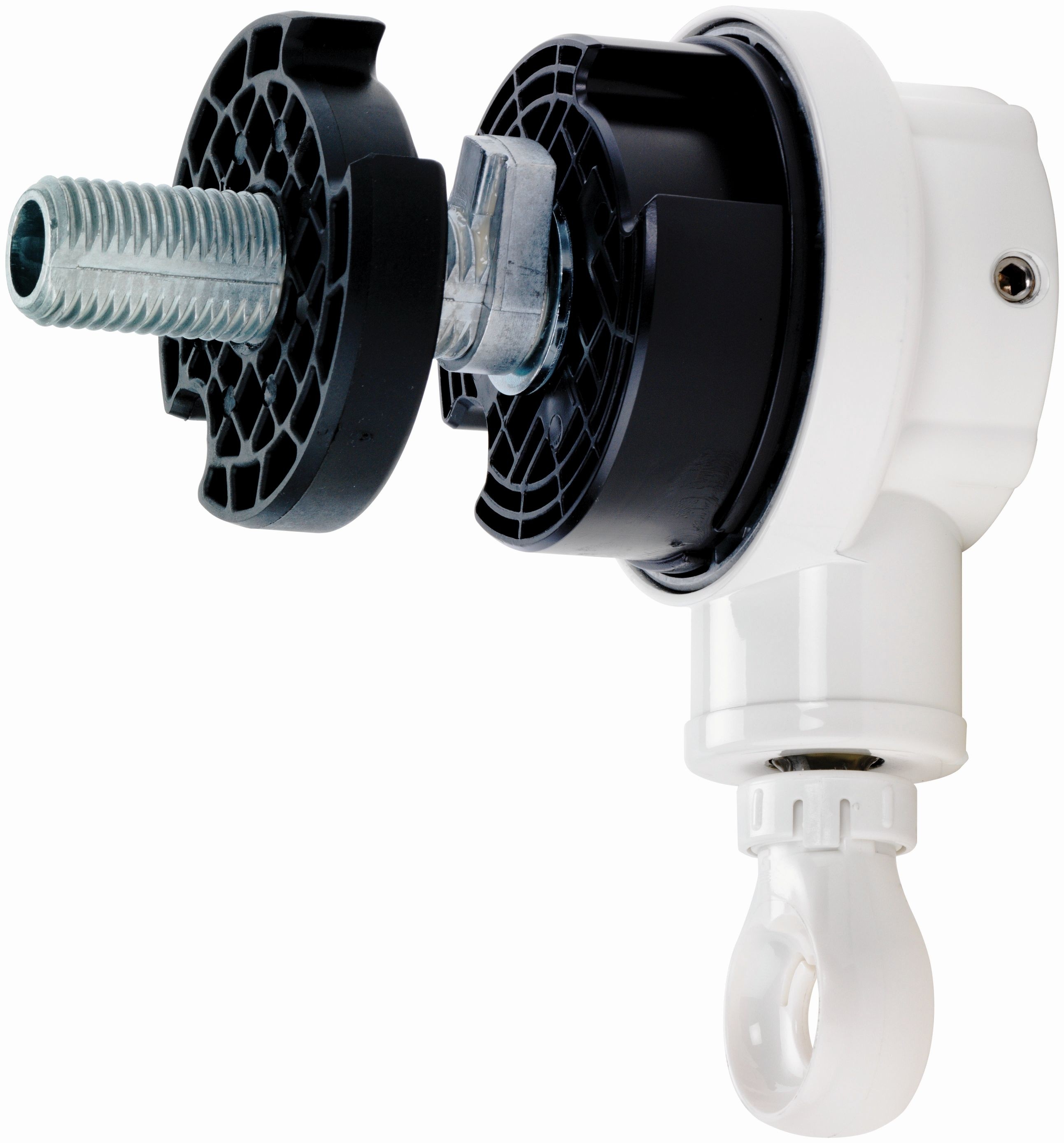

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über einen integrierten Freilauf. Der Endanschlag kann variabel von außen eingestellt werden. Je nach Einstellung sperrt das Getriebe nach max. 20 Umdrehungen an der Tuchwelle; ein falsches Aufwickeln des Markisentuches wird somit verhindert.
Durch die kleine Untersetzung ist eine schnelle Bedienung möglich. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 4,4:1
Nutrohr Ø 78mm
mit variabel von außen einstellbarem Endanschlag (Aufzugsbegrenzung)
mit integriertem Freilauf
schnelle Bedienung durch kleine Untersetzung
direkt ins Nutrohr einsetzbar
Farbe: RAL 9010 - reinweiß
Dieses Getriebe ist aber auch als modulares Modell erhältlich, wo verschiedene Antriebswellen-Längen und Öse frei wählbar sind.
- 412F543, 412F544 - weiß, 78er Welle
- 412F566, 412F567 - weiß, 85er Welle
- 412F569, 412F570 - schwarz, 85er Welle
- 412F574, 412F575 - schwarz, 78er Welle
- 412F657, 412F658 - grau, 78er Welle
- Technische Details
-
Untersetzung
4,4 : 1
Abtriebsdrehmoment
16 Nm
Wirkungsgrad
0,66
Endanschlag (AB)
- durch Freilauf
- variabel von außen einstellbar, zwischen 0 - 20 Umdrehungen (an der Tuchwelle)
[entspricht bei einer Getriebe-Untersetzung 4,4:1 bis zu 88 Umdrehungen an der Kurbel)
Ausführung
Freilauf rechts
Hinweis:
das Getriebe ist nicht L/R umschaltbar!
Befestigung
Teilkreis Ø 48mm = Gewinde M6 und
Teilkreis Ø 60mm = Gewinde M8
Antrieb
- Kugelöse weiß (hochfester Kunststoff)
Hinweis:
- Bei dieser Getriebeausführung ist die Öse
tauschbar, jedoch nur gegen Ösen mit
10mm-Seckskant-Bohrung !
- Ist eine andere Öse gewünscht, wählen Sie
bitte das modulare Getriebe Art.-Nr. 412F544
Abtrieb
Ø 75,5 mm (für 78 mm Nutrohr)
Hinweis:
- Getriebe ist nicht auf 85mm Nutrohr adaptiertbar!
- Sofern Ø 85mm Welle gewünscht, bitte Getriebe Art.-Nr. 412F567 wählen
Farbe
RAL 9010 (reinweiß)
Gewicht
ca. 1'220 gr.
Einsatzgebiet
große Gelenkarm-Markisenanlage
