- Beschreibung
-

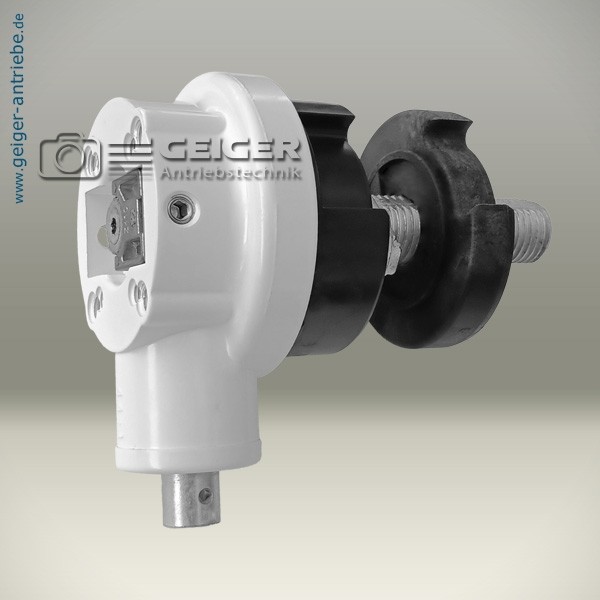

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über einen integrierten Freilauf. Der Endanschlag kann variabel von außen eingestellt werden. Je nach Einstellung sperrt das Getriebe nach max. 20 Umdrehungen an der Tuchwelle; ein falsches Aufwickeln des Markisentuches wird somit verhindert.
Durch die kleine Untersetzung ist eine schnelle Bedienung möglich. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Bei diesem Modell handelt es sich um ein modulares System. Hierzu kann (muss) aus mehreren Antriebswellen (diverse Längen) und verschiedenen Ösen gewählt werden (siehe Schaugrafik in Datenblatt unter "Downloads").
Alle wichtigen Informationen im Überblick:
Modulares Kegelradgetriebe 4,4:1
diverse Längen der Antriebswelle
sowie Öse wählbar
Nutrohr Ø 78mm
mit variabel von außen einstellbarem Endanschlag (Aufzugsbegrenzung)
mit integriertem Freilauf
schnelle Bedienung durch kleine Untersetzung
direkt ins Nutrohr einsetzbar
Farbe: RAL 9010 - reinweis
Dieses Getriebe ist aber auch als fertig vorkonfiguriertes Modell erhältlich:
- 412F552: weis, links, 78er Welle, Kunststoff-Öse
- 412F553: weis, rechts, 78er Welle, Kunststoff-Öse
- 412F556: schwarz, links, 78er Welle, Kunststoff-Öse
- 412F557: schwarz, rechts, 78er Welle, Kunststoff-Öse
- Technische Details
-
Das Getriebe
Untersetzung
4,4 : 1
Abtriebsdrehmoment
16 Nm
Wirkungsgrad
0,66
Endanschlag (AB)
Freilauf
Endanschlag (AB) variabel von außen einstellbar
zwischen 0 - 20 Umdrehungen (an der Tuchwelle)
[entspricht bei Untersetzung 4,4:1 bis zu 88 Umdrehungen an der Kurbel)
Ausführung
Freilauf links - von außen betrachtet
(Getriebe ist nicht von links auf rechts umschaltbar!)
Befestigung
Teilkreis Ø 48mm = Gewinde M6 und
Teilkreis Ø 60mm = Gewinde M8
Abtrieb
Ø 75,5 mm (für 78 mm Nutrohr)
Antrieb
Ø 10mm, QB Ø4mm
Antriebswelle und Öse divers wählbar
separat zu bestellen
(siehe Tabelle unten)
Farbe
RAL 9010 (reinweis)
Gewicht
ca. 1'220 gr.
Einsatzgebiet
große Gelenkarm-Markisenanlage
Sie benötigen noch (bitte separat bestellen)
[Montagebeispiel siehe Schaugrafik auf Datenblatt als Download]
- Stahlfederklemme
- Antriebswelle
- Öse
(siehe Tabelle unten)
separat dazu wähl- und bestellbar
(siehe Schaugrafik auf Datenblatt als Download)
Montage
Art.-Bezeichnung
Art.-Nr.
Merkmal
Stahlfederklemme
412K710
zur Fixierung der zu wählenden
Antriebswelle mit dem Getriebe
Antriebswelle
Art.-Bezeichnung
Art.-Nr.
Merkmal
- Länge der Antriebswelle 34,5mm
- entspricht nach Montage einem Abstand
zwischen Getriebe und Öse von 2,5 mm
410E030
Verbindung zwischen Öse und Getriebe Verlängerung = keine
Hinweis:
Wählen Sie diese Antriebswelle aus, wenn Sie keine gesonderte Verlängerung wünschen. Sie benötigen diese Welle dennoch, um eine Öse an das Getriebe montieren zu können!
- Länge der Antriebswelle 55,5mm
- entspricht nach Montage einem Abstand
zwischen Getriebe und Öse von 20,5 mm
410E080
Verbindung zwischen Öse und Getriebe
Verlängerung = 20,5 mm
- Länge der Antriebswelle 78,5mm
- entspricht nach Montage einem Abstand
zwischen Getriebe und Öse von 43,0 mm
410E128
Verbindung zwischen Öse und Getriebe
Verlängerung = 43,0 mm
- Länge der Antriebswelle 97,0mm
- entspricht nach Montage einem Abstand
zwischen Getriebe und Öse von 62,0 mm
410E104
Verbindung zwischen Öse und Getriebe
Verlängerung = 62,0 mm
- Länge der Antriebswelle 127,0mm
- entspricht nach Montage einem Abstand
zwischen Getriebe und Öse von 92,0 mm
410E022
Verbindung zwischen Öse und Getriebe
Verlängerung = 92,0 mm
- Länge der Antriebswelle 167,0mm
- entspricht nach Montage einem Abstand
zwischen Getriebe und Öse von 132,0 mm
410E028
Verbindung zwischen Öse und Getriebe
Verlängerung = 132,0 mm
Kugel-Öse Kunststoff
Art.-Bezeichnung
Art.-Nr.
Merkmal
Kugel-Kunststofföse weis 10mm
Sicherungsring weis
Sicherungsstift
418E130
418E180
418E120
Öse
Montage von Öse an Antriebswelle
Fixierung von Öse an Antriebswelle
Kugel-Kunststofföse grau 10mm
Sicherungsring grau
Sicherungsstift
418E131
418E181
418E120
Öse
Montage von Öse an Antriebswelle
Fixierung von Öse an Antriebswelle
Kugel-Kunststofföse schwarz 10mm
Sicherungsring schwarz
Sicherungsstift
418E132
418E182
418E120
Öse
Montage von Öse an Antriebswelle
Fixierung von Öse an Antriebswelle
Oval-Öse Zink
Art.-Bezeichnung
Art.-Nr.
Merkmal
Zinköse 10mm
418K001
Öse (inkl. passendem Spiralspannstift)
