- Beschreibung
-

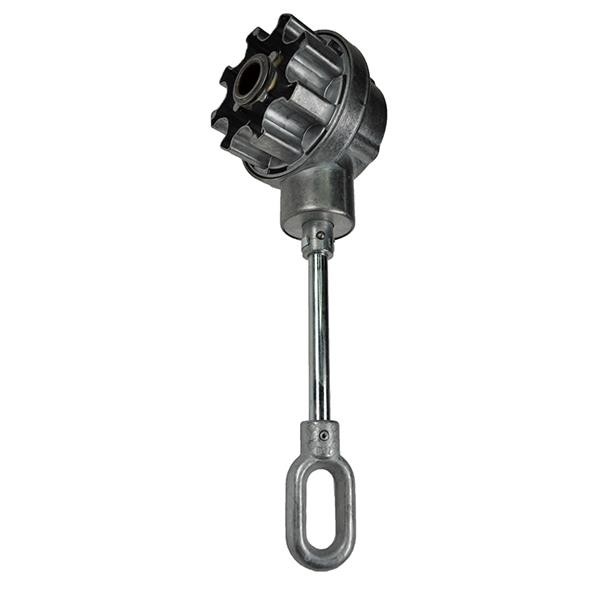

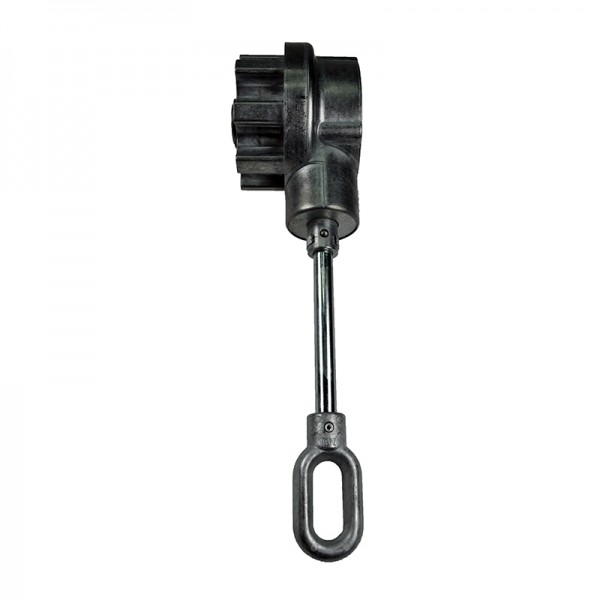

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über eine Aufzugsbegrenzung (Endanschlag), die nach max. 16 Umdrehungen der Tuchwelle sperrt und somit ein falsches Aufwickeln des Markisentuches verhindert. Durch die kleine Untersetzung ist eine schnelle Bedienung möglich. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 4,4:1
Nutrohr Ø 78 mm
(für Nutrohr Ø 85mm: siehe Adapter Art.-Nr. 412E010)
Antrieb verlängert
Einsatzgebiet: Gelenkarmmarkisen
mit Endanschlag (Aufzugsbegrenzung)
schnelle Bedienung durch kleine Untersetzung
direkt ins Nutrohr einsetzbar
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
4,4:1
max. Abtriebsdrehmoment
16 Nm
Wirkungsgrad
0,61
Endanschlag
nach max. 16 Umdrehungen
Hinweis: 16 Umdrehungen an der Welle entsprechen bei einer 4,4:1 Untersetzung des Getriebes etwa 70 Umdrehungen an der Kurbel.

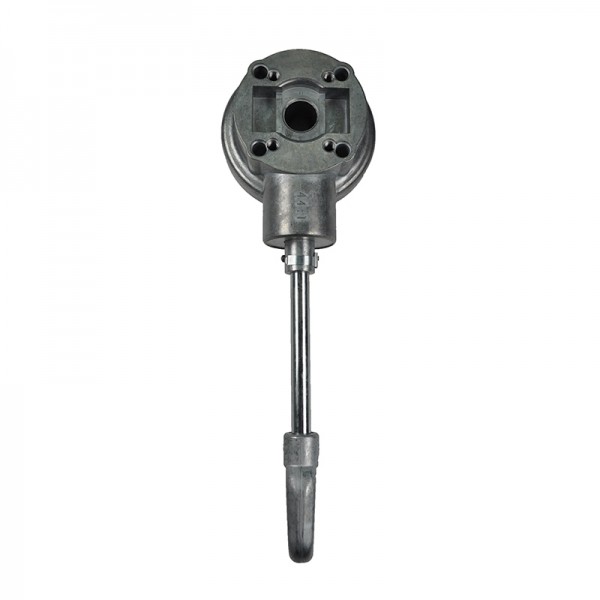

Befestigung
Gewinde M6 und Gewinde M8
Teilkreis
48 mm und Ø 60 mm
Antrieb
- verlängerte Zinköse oval
- von Getriebemitte bis Anfang Öse 172 mm
Abtrieb
Ø 75,5 mm (für 78 mm Nutrohr)
Farbe
blank (unbeschichtet)
Hinweis:
Öse ist mittels Federstahlklemme und Antriebswelle Typs 410E... verlängert. Somit kann die Verlängerung bauseitig auch gegen eine andere Länge ausgetauscht werden.
(siehe dazu Datenblatt der Antriebswellen vom Typ 410E...; z.B. Art.-Nr. 410E030)
