- Beschreibung
-

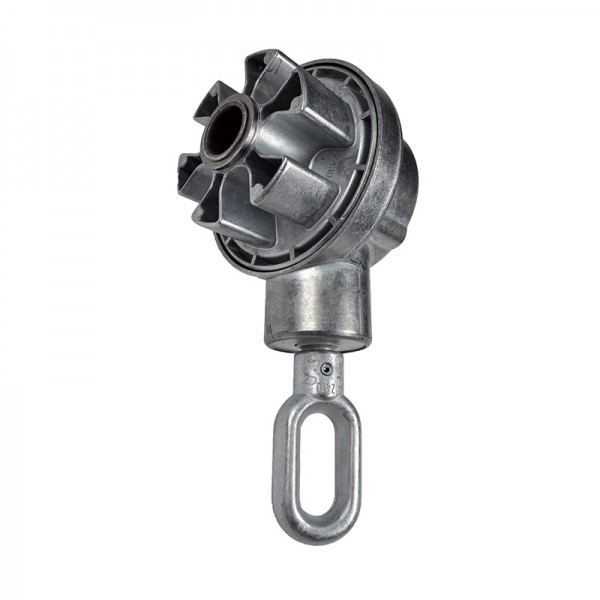

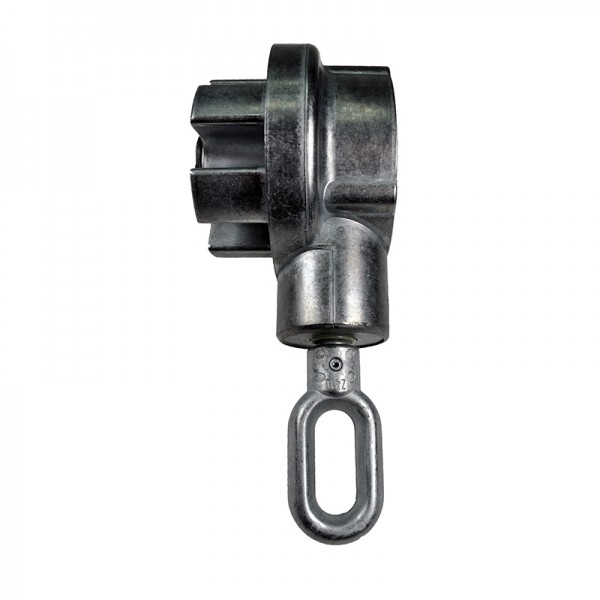

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über eine Aufzugsbegrenzung (Endanschlag), die nach max. 14 Umdrehungen der Tuchwelle sperrt und somit ein falsches Aufwickeln des Markisentuches verhindert. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 4,4:1
Nutrohr Ø 70 mm
Einsatzgebiet: große Gelenkarmmarkisen
mit Endanschlag (Aufzugsbegrenzung)
direkt ins Nutrohr einsetzbar
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
4,4:1
max. Abtriebsdrehmoment
16 Nm
Wirkungsgrad
0,61
Endanschlag (AB)
nach max. 16 Umdrehungen
Hinweis: 16 Umdrehungen an der Welle entsprechen bei einer 4,4:1 Untersetzung des Getriebes etwa 70 Umdrehungen an der Kurbel.
Teilkreis
Ø 48 mm und Ø 60 mm
Befestigung
Gewinde M6 und Gewinde M8
Antrieb
Zinköse oval
Abtrieb
Ø 66,5 mm (für 70 mm Nutrohr)
Farbe
blank (unbeschichtet)
