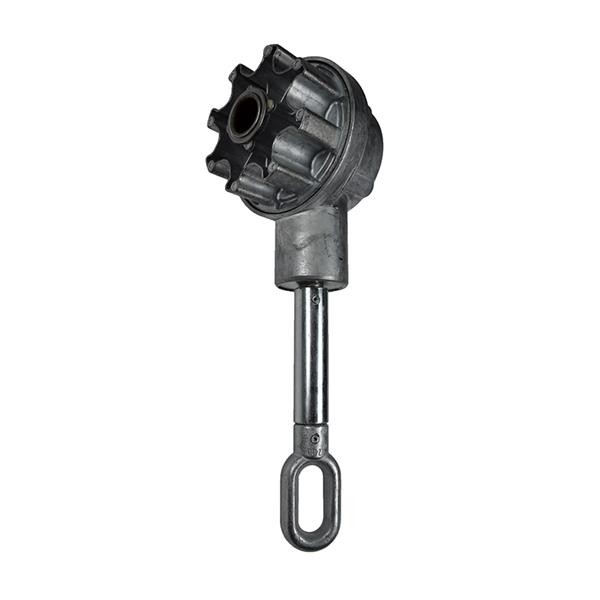

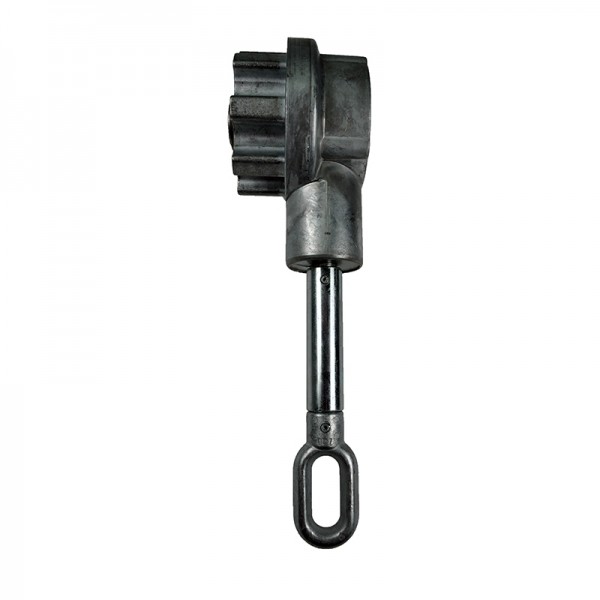

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über eine Aufzugsbegrenzung (Endanschlag), die nach max. 14 Umdrehungen der Tuchwelle sperrt und somit ein falsches Aufwickeln des Markisentuches verhindert. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 7,8:1
Nutrohr Ø 78 mm
(für Nutrohr Ø 85mm: siehe Adapter Art.-Nr. 412E010)
Antrieb verlängert
Einsatzgebiet: große Gelenkarmmarkisen
mit Endanschlag (Aufzugsbegrenzung)
direkt ins Nutrohr einsetzbar
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
7,8:1
max. Abtriebsdrehmoment
22 Nm
Wirkungsgrad
0,50
Endanschlag
nach max. 14 Umdrehungen
Hinweis: 14 Umdrehungen an der Welle entsprechen bei einer 7,8:1 Untersetzung des Getriebes etwa 109 Umdrehungen an der Kurbel.
Befestigung
Gewinde M6 und Gewinde M8
Teilkreis
Ø 48 mm und Ø 60 mm
Antrieb
- verlängerte Zinköse oval
- von Getriebemitte bis Anfang Öse 147 mm
Abtrieb
Ø 75,5 mm (für 78 mm Nutrohr)
Farbe
blank (unbeschichtet)
Hinweis:
Öse ist mittels Antriebswelle des Typs 411E... verlängert. Somit kann die Verlängerung bauseitig auch gegen eine andere Länge ausgetauscht werden.
(siehe dazu Datenblatt der Antriebswellen vom Typ 411E...; z.B. Art.-Nr. 411E040)
