- Beschreibung
-

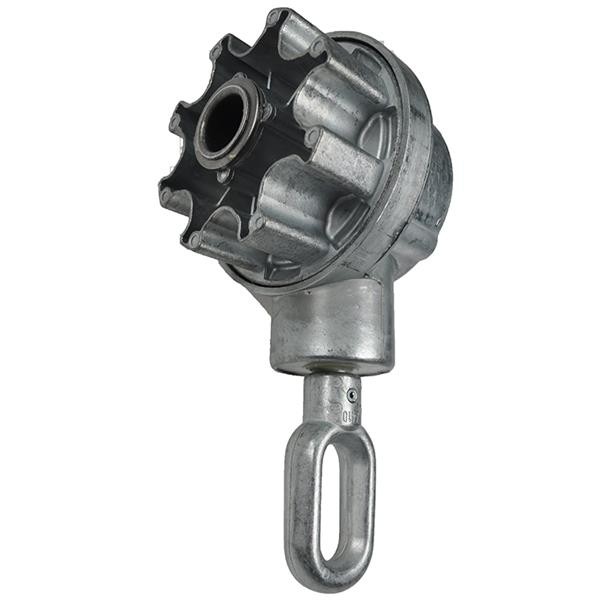

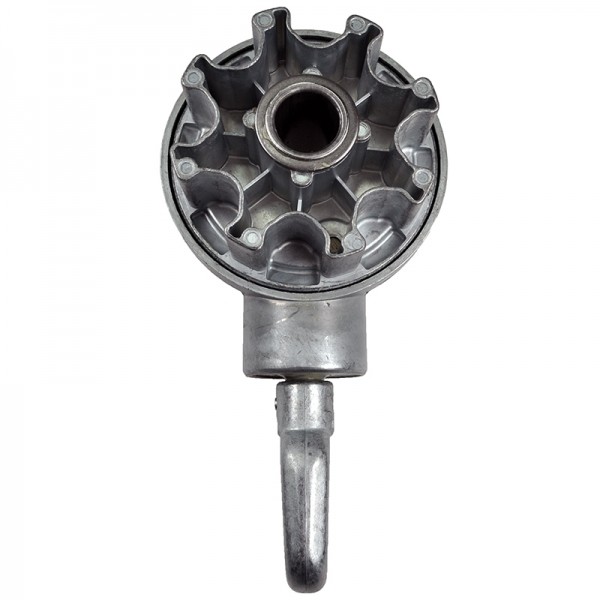

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Durch die kleine Untersetzung ist eine schnelle Bedienung möglich. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 3:1
Nutrohr Ø 78 mm
Einsatzgebiet: Gelenkarmmarkisen
ohne Endanschlag (Aufzugsbegrenzung)
schnelle Bedienung durch kleine Untersetzung
direkt ins Nutrohr einsetzbar
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
3:1
max. Abtriebsdrehmoment
12 Nm
Wirkungsgrad
0,68
Endanschlag (AB)
nein
Teilkreis
Ø 48 mm und Ø 60 mm
Befestigung
Gewinde M6 und M8
Farbe
blank (unbeschichtet)
Antrieb
Zinköse oval
Abtrieb
Ø 75,5 mm (für 78 mm Nutrohr)
Hinweis
Mit dem Adapter Art.-Nr. 412E010 kann der Durchmesser des Abtriebs auf Ø 82,5mm erweitert und somit passend für ein Ø 85mm Nutrohr hochadaptiert werden.
