- Beschreibung
-

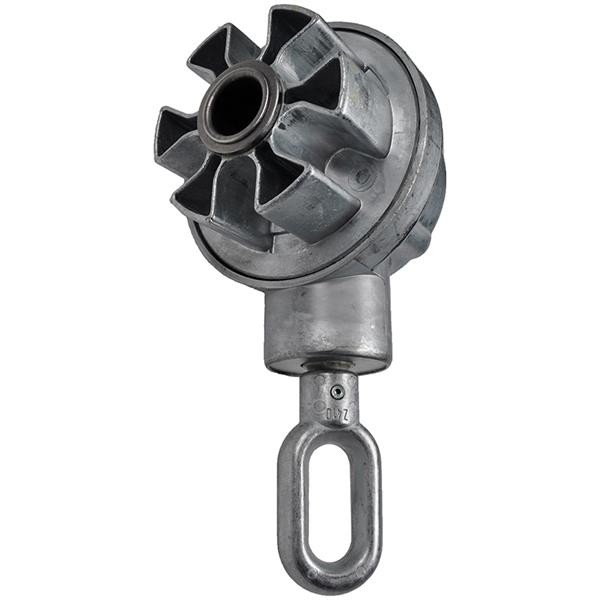

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über eine Aufzugsbegrenzung (Endanschlag), die nach max. 14 Umdrehungen der Tuchwelle sperrt und somit ein falsches Aufwickeln des Markisentuches verhindert. Durch die kleine Untersetzung ist eine schnelle Bedienung möglich. Das Getriebe lässt sich direkt in das Nutrohr einsetzen.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 3:1
Nutrohr Ø 70mm
Einsatzgebiet: Gelenkarmmarkisen
mit Endanschlag (Aufzugsbegrenzung)
schnelle Bedienung durch kleine Untersetzung
direkt ins Nutrohr einsetzbar
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
3:1
max. Abtriebsdrehmoment
12 Nm
Wirkungsgrad
0,68
Endanschlag (AB)
nach max. 14 Umdrehungen
Hinweis: 14 Umdrehungen an der Welle entsprechen bei einer 3:1 Untersetzung des Getriebes etwa 42 Umdrehungen an der Kurbel.
Teilkreis
Ø 48 mm und Ø 60 mm
Farbe
blank (unbeschichtet)

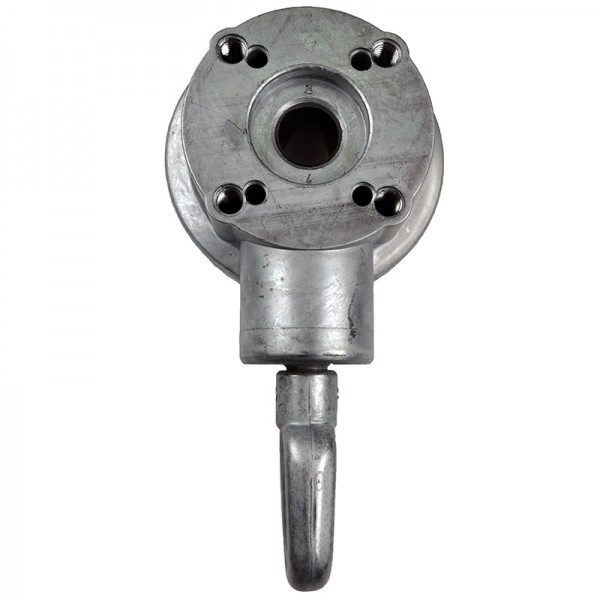

Befestigung
Gewinde M6 und Gewinde M8
Antrieb
Zinköse oval

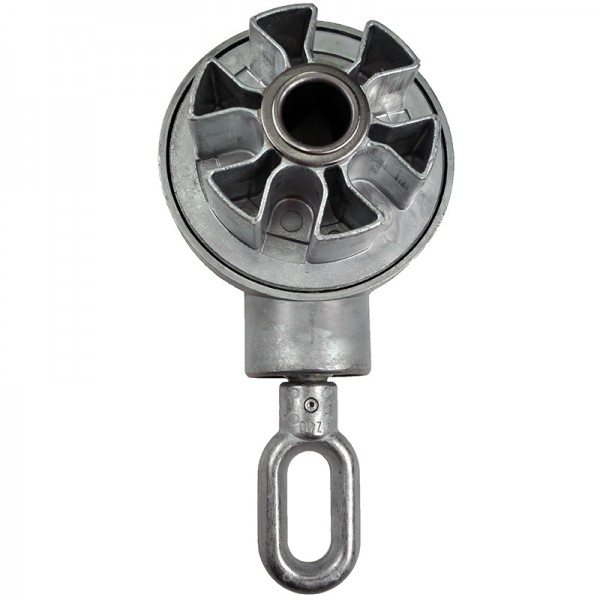

Abtrieb
Ø 66,5 mm (für 70 mm Nutrohr)
