- Beschreibung
-

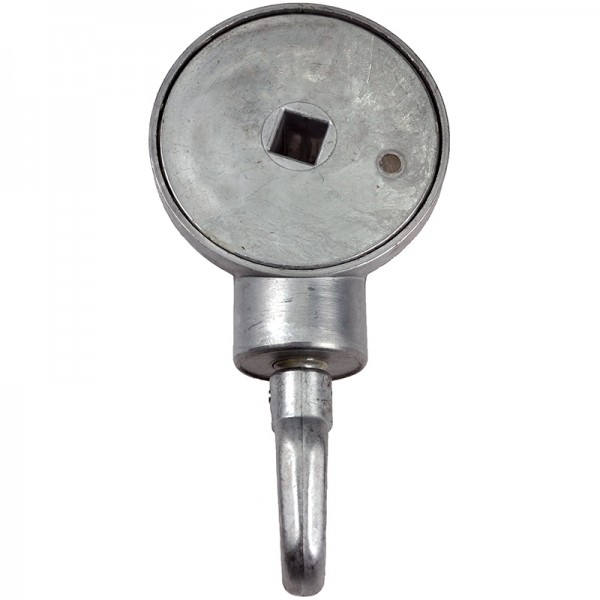

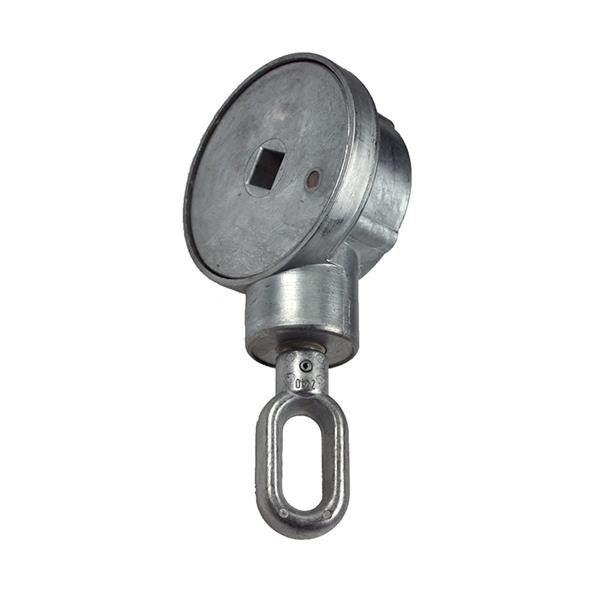

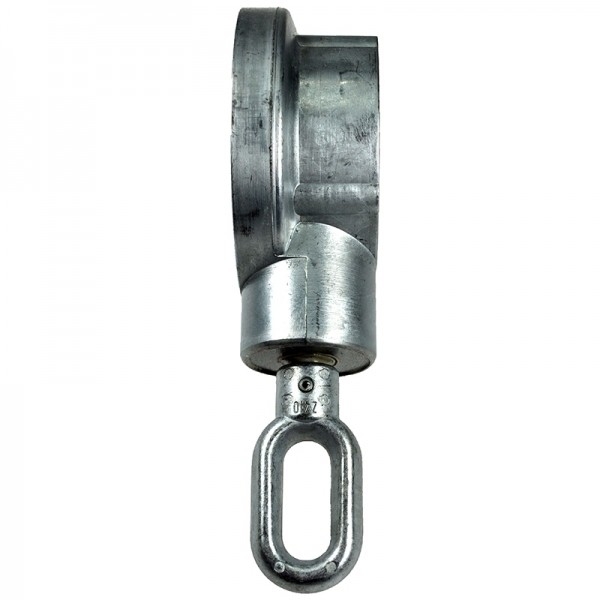

Das Kegelradgetriebe von GEIGER hat ein stabiles geschlossenes Gehäuse, einen guten Wirkungsgrad und eine sichere Selbsthemmung. Ein gehärteter und geschliffener Bremszylinder, in Verbindung mit einer Federstahl-Bremsfeder garantiert eine dauerhafte, abnutzungsfreie Bremsleistung. Das Getriebe verfügt über eine Aufzugsbegrenzung (Endanschlag), die nach max. 14 Umdrehungen der Tuchwelle sperrt und somit ein falsches Aufwickeln des Markisentuches verhindert.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 3:1
Abtrieb 13mm-Vierkant
Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
mit Endanschlag (Aufzugsbegrenzung)
schnelle Bedienung durch kleine Untersetzung
mit verschiedenen Rohrmitnehmern universell einsetzbar
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
3:1
max. Abtriebsdrehmoment
12 Nm
Wirkungsgrad
0,66
Endanschlag (AB)
nach max. 14 Umdrehungen
Teilkreis
Ø 48 mm und Ø 60 mm
Befestigung
Gewinde M6 und Gewinde M8
Antrieb
Zinköse oval
Abtrieb
Innenvierkant 13 mm
Farbe
blank (unbeschichtet)
