- Beschreibung
-

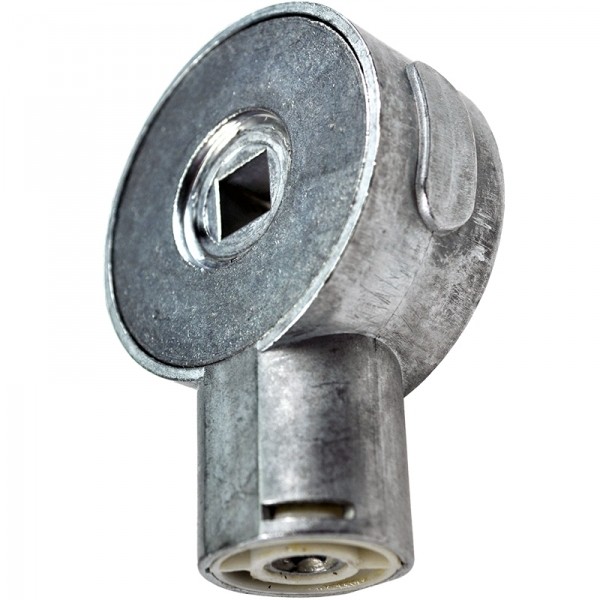

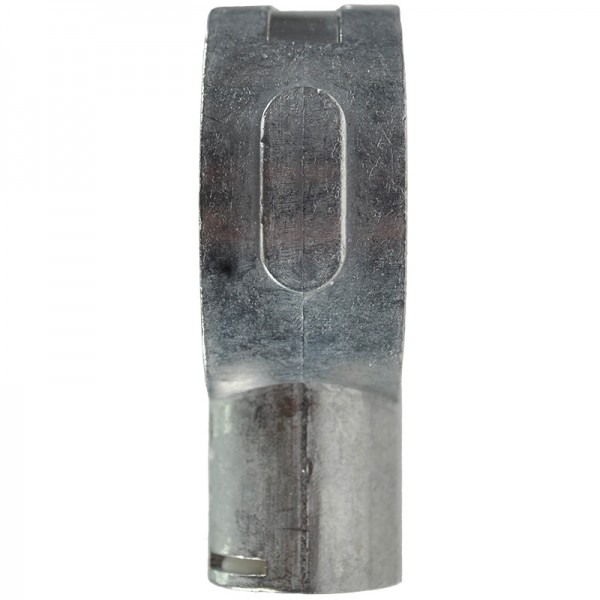

Das Kegelradgetriebe von GEIGER ist nur für den Antrieb mit Gelenklager geeignet. Es behält beim linken wie beim rechten Einbau immer die gleiche Drehrichtung des Kurbelantriebs. Eine stabile betriebssichere Aufzugsbegrenzung (Endanschlag) die nach max. 23 Umdrehungen der Welle sperrt, verhindert ein falsches Aufwickeln der Rollladenwelle.
Alle wichtigen Informationen im Überblick:
Kegelradgetriebe 2,7:1
Einsatzgebiet: Rollladenantrieb in Vorbau- und Aufsatzelementen, Markisoletten
mit Endanschlag (Aufzugsbegrenzung)
nur für Gelenklager-Antrieb geeignet
links und rechts einbaubar bei gleicher Drehrichtung
Farbe: blank (unbeschichtet)
- Technische Details
-
Untersetzung
2,7:1
max. Abtriebsdrehmoment
6 Nm
Wirkungsgrad
0,66
Endanschlag (AB)
nach max. 23 Umdrehungen
Antrieb
Innensechskant 6 mm
Abtrieb
Innenvierkant 9,2 mm
Farbe
blank (unbeschichtet)
