- Beschreibung
-
Bitte beachten Sie bei diesem Getriebe die gesonderten Hinweise zur Getriebeausführung unter »Technische Details« !!!
Das Kegelradgetriebe von GEIGER hat besonders im Hinblick auf Bediensicherheit und -komfort Maßstäbe gesetzt Speziell der hohe Komfort ist ein entscheidender Vorteil für Handwerk und Industrie. Der einzigartige Bremsfederfreilauf schaltet die Bremsfeder beim Öffnen des Behangs aus. Der Wirkungsgrad kann dadurch auf Werte über 85% verbessert werden. Im Vergleich zu Getrieben ohne Bremsfederfreilauf profitiert der Bediener von einer leichtgängigen und schnellen Bedienung. Das Kegelradgetriebe verfügt über eine integrierte Auflaufkupplung. Der Rollladenpanzer kann nach Erreichen der unteren Endlage nicht falsch herum aufgewickelt werden, Schädigungen durch falsches Aufwickeln können somit ausgeschlossen werden. Egal ob der Behang auf der Fensterbank ankommt oder ob er auf ein Hindernis aufläuft, die Auflaufkupplung löst zuverlässig aus. Das bringt Sicherheit für Ihren Rollladenpanzer und vermeidet unnötige Reparatureinsätze. Das Kegelradgetriebe spart Zeit beim Einbau und das lästige Einstellen eines Endanschlags entfällt. Es passt sich den Gegebenheiten vor Ort an und aktiviert die Auflaufkupplung in der unteren Endlage automatisch. Dieses Getriebe mit Bremsfederfreilauf ist passend für die jeweilige Einbausituation in einer linken und einer rechten Ausführung erhältlich. Das Kegelradgetriebe ist für mehr als 10.000 Betätigungen ausgelegt. Dies entspricht, je nach Nutzungsgrad, einer Lebensdauer von deutlich über 10 Jahren.Alle wichtigen Informationen im Überblick:

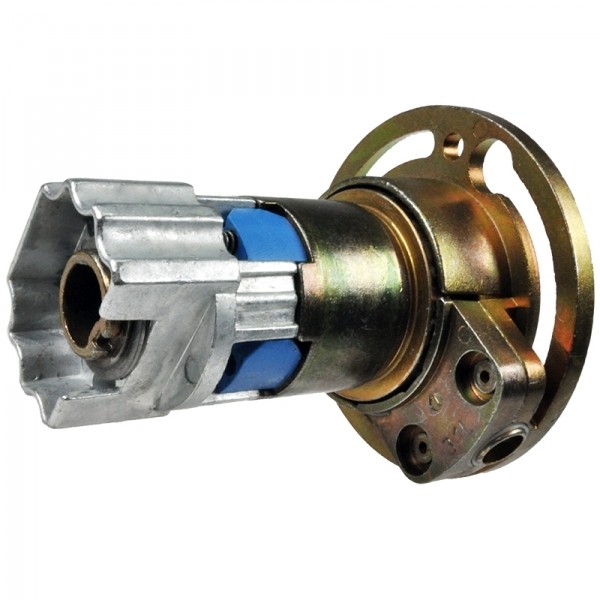

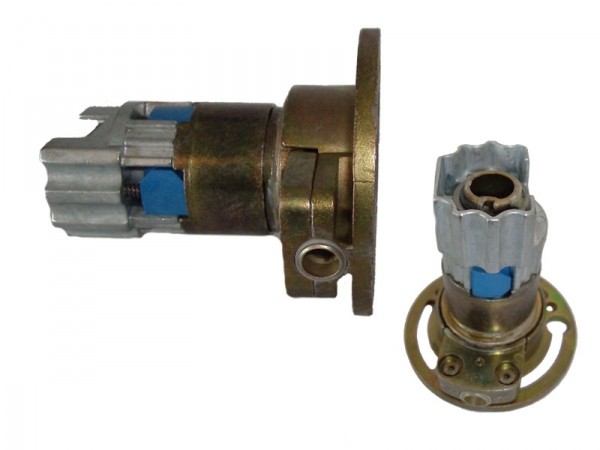

Kegelradgetriebe 3:1
Einsatzgebiet: Rollladenbehänge für die 42er Kittelberger-Welle
mit zusätzlicher Zentrierhilfe auf Rückseite
schnelle Bedienung durch kleine Untersetzung
sehr leichte Bedienung durch Bremsfederfreilauf
durchsteckbares Innenprofil am Antrieb
Freilauf verhindert falsches Aufwickeln des Rollladenpanzers
-
- Technische Details
-
Untersetzung
3:1
Getriebeausführung

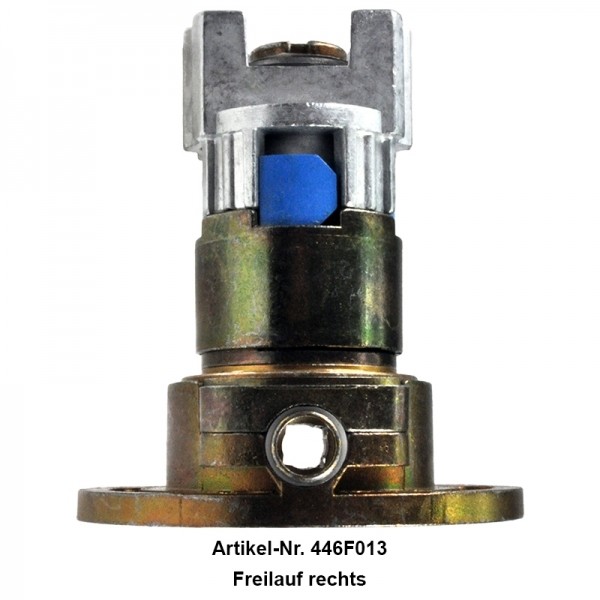

Freilauf rechts
Aufprägung
L
max. Abtriebsdrehmoment
9 Nm
Wirkungsgrad
0,85
Antrieb
Innenvierkant 6 mm (durchsteckbar)
Abtrieb
Ø 40,5 mm (42 mm Kittelberger-Welle)
► WICHTIGER HINWEIS:- Beachten Sie bitte den immer wieder irritierenden Umstand, dass bei den Getrieben für die Kittelberger-Welle die Aufprägung auf dem Getriebe für die Laufrichtung anders ist, wie bei den Getrieben für eine Achtkant-Welle.
- So sind (wie logisch erwartet) bei Achtkant-Wellen die linksläufigen Getriebe mit einem "L", und die rechtläufigen Getriebe mit einem "R" gekennzeichnet.
- Bei Kittelberger-Wellen sind jedoch die linksläufigen Getriebe mit einem "R", und die rechtsläufigen mit einem "L" gekennzeichnet. - Downloads
