- Beschreibung
-

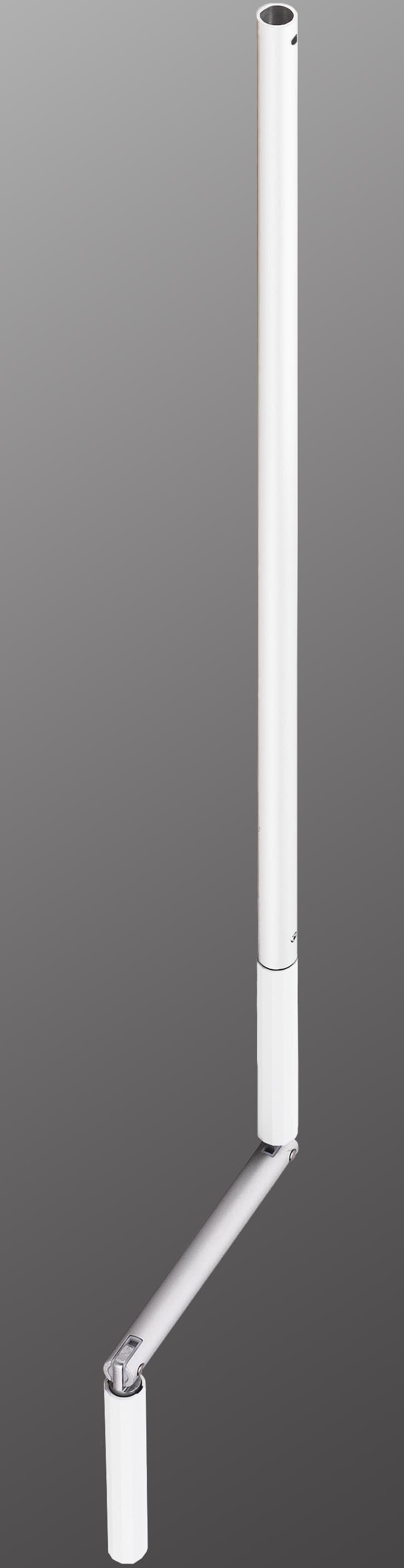

Aluminium-Kurbelgestänge (komplett mit Rohr & Gelenkkurbel)
Ein guter Korrosionsschutz ist abhängig von der Oberflächengüte. Das in RAL9016 weiß pulverbeschichtete Aluminiumrohr gewährleistet einen guten Korrosionsschutz.
Die neueste Generation der GEIGER-Gelenkkurbeln aus Aluminium sind mit dem Kunststoffdruckstück (KDS) ausgestattet. Diese Kunststofflagerung der Kurbelelemente verhindert Materialabrieb an den Lagerstellen. So wird eine Verschmutzung von Tapeten und Vorhängen verhindert. Gleichzeitig sorgt das KDS für eine leichtgängige Bedienung ohne Schmiermittel und eine präzise Verrastung.
Alle wichtigen Informationen im Überblick:
-
Kurbelteile und Rohr aus korrosionsbeständigem Aluminium
-
Abriebfreie und präzise Bedienung der Kurbel durch patentiertes Kunststoff-Druckstück (KDS)
-
- Technische Details
-
Das komplett montierte Kurbelgestänge besteht aus folgenden Komponenten:
► verwendetes Rohr-Material (inkl.)
Material
Aluminium
Farbe
weiß
Außen Ø
13 mm
Wandstärke
1,5 mm
Innen Ø
10 mm
gestreckte Länge der gesamten Kurbel (inkl. Gelenkkurbel)
1'100 mm
Zusatz
- am oberen Ende des Kurbelgestänges ist eine Querbohrung Ø 4 mm angebracht.
- zur Verwendung eines Spiralspannstiftes, Clips oder Montagesets, um das Kurbelgestänge mit einem Gelenklager oder einem Kupplungstrichter verstiften zu können.
- der enstprechende Spiralspannstift, Clip oder das Montageset sind aufgrund der diversen Möglichkeiten NICHT im Lieferumfang enthalten, und müssen daher separat bestellt werden!
► verwendete Gelenkkurbel (inkl.)
Art.-Nr.
510F105
Material Gelenkkurbel / Ø
Aluminium / 14 mm
Farbe Gelenkkurbel
natur-eloxiert (!)
Farbe Mittelstück
natur-eloxiert (!)
Farbe Griffhülsen
weiß
Material Griffhülsen
hochwertiger, schlagfester und umweltverträglicher Kunststoff
Ausladung (Länge Mittelstück von Niete zu Niete)
120 mmm
Zapfen Ø
9,9 mm
