- Beschreibung
-
Das Kreuzgelenk für Rohrlager wird dort verwendet, wo entweder lange Verbindungsrohre (ca. über 2m Länge) eine Zwischenlagerung erhalten sollen, oder wo die baulichen Verhältnisse eine Umlenkung des Kurbelgestänges erfordern. Dieses Kreuzgelenk ist speziell entwickelt für den Einsatz in einem Rohrlager.
Alle wichtigen Informationen im Überblick:

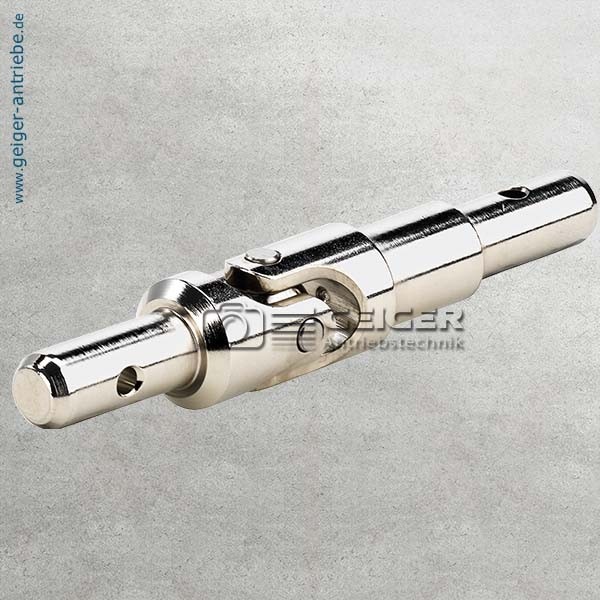

Kreuzgelenk Ø 20mm
vernickelt
beidseitiger Zapfen: Ø 9,9mm (QB: je Ø 4,0mm)
für Rohrlager wie z.B. Art.-Nr. 514F006 oder 514F007
- Technische Details
-
Kreuzgelenk (für Rohrlager)
Material
Stahl (nicht gehärtet)
Oberfläche
glanzvernickelt
Durchmesser
Ø 20 mm
Gesamtlänge
102 mm
Eigenschaft Schaft A
Zapfen Ø 9,9 mm / QB Ø: 4 mm
Eigenschaft Schaft B
Zapfen Ø 9,9 mm / QB Ø: 4 mm
sofern vorhanden:
Lage der Querbohrung von Schaft A zu Schaft B
versetzt
Ablenkung
bis 90°
Merkmal
spezielle für den Einsatz in einem Rohrlager wie z.B.:
- Art.-Nr. 514F006
- Art.-Nr. 514F007
