- Beschreibung
-

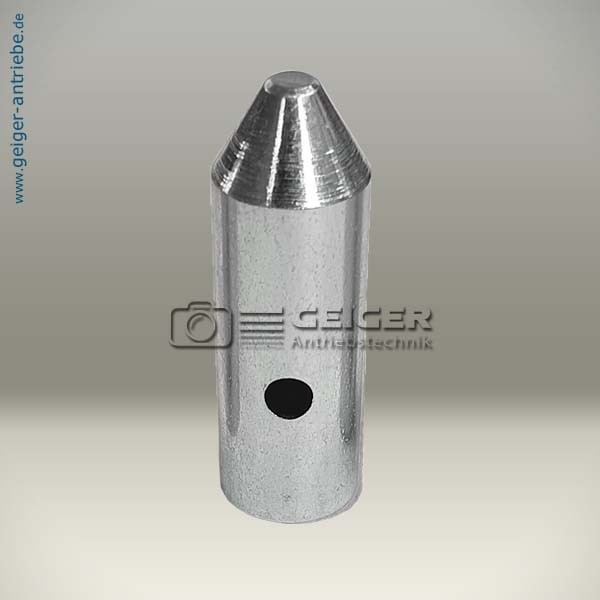

Die Zentrierhülse dient der Erweiterung des Umfangs eines Gelenklagerzapfens.
Dazu wird die Zentrierhülse auf den vorhandenen Gelenklagerzapfen aufgesetzt, und dann - wie üblich - mit einem Spiralspannstift, einer Sicherungshülse oder einem Sicherungsclip fixiert (QB Ø4mm).
- Technische Details
-
Art.-Nr. 532F131
Gesamtlänge
39 mm
Ø Außen
12,9 mm
Ø Innen
12 mm
Querbohrung
4 mm
Material
Stahl
Oberfläche
verzinkt
Gewicht
ca. 14 gr.
Einsatzgebiet
Adaptiert Zapfen von Ø12mm auf Ø13mm
Praxistipp:
Ggf. auch verwendbar, um ein Gelenklager ohne Zapfenspitze (also flacher Zapfen) mit Zapfenspitze auszustatten (zB. bei Verwendung mit einem Kupplungstrichter)
Ein »Beispiel«:
- Kupllungstrichter 532F119 erfordert als Aufnahme ein Gelenklager mit Zapfen Ø 11,9 mm.
- der Zapfen des gewünschten Gelenklagers ist jedoch flach, also ohne Spitze.
- Sie wünschen in diesem Falle zur komfortableren Bedienung des Kupplungstrichters ein Gelenklager mit spitzem Zapfen.
- Aus Gelenklager 816 F 01 10 02 Zapfen Ø 9,9mm (!) flach, wird in Kombination mit Zentrierhülse 532F120 ein Gelenklager mit Zapfen Ø 11,9mm spitz.
