- Beschreibung
-

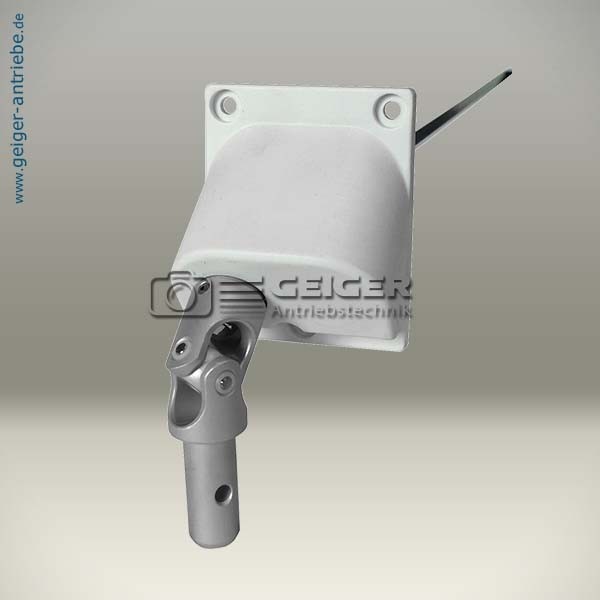

Das Versatz-Gelenklager von GEIGER wird zur Umlenkung des Kurbelantriebes und als Wanddurchführung zum Getriebe verwendet. Es eignet sich sehr gut für Montageplätze, die schlecht zugängig sind. Das Gelenklager ist um 22,5 mm nach links versetzt und ist zudem rostfrei.
Alle wichtigen Informationen im Überblick:Versatz-Gelenklager Ø 18 mm; 90°
Einsatzgebiet: Wanddurchführung an schlecht zugängigen Montageplätzen
max. Drehmoment 5 Nm
Kreuzgelenk aus Aluminium
Verbindungsstab aus Stahl (glanzvernickelt)
Befestigungsplatte aus Kunststoff (RAL 9016)
- Technische Details
-
max. Ablenkung
90°
max. Drehmoment
5 Nm
Durchmesser
18 mm
Befestigungsplatte
53 x 65 mm (3-Loch; RAL9016)
Anschlusszapfen
11,9 mm (nach links versetzt)
Verbindungsstab
Vierkant 6 mm (Länge 343 mm)
