- Beschreibung
-
Durchgehendes Innenprofil am Abtrieb, dadurch auch Mitteneinbau möglich. Sichere Selbsthemmung durch beidseitig wirkende Friktionsbremse. Eine eingespritzte Verzahnungen im Gehäuse und Getriebehalter verhindern ein ungewolltes radiales Verdrehen des Getriebes. Das Gehäuse sowie die Kegelräder bestehen aus Zinkdruckguss.
Alle wichtigen Informationen im Überblick:

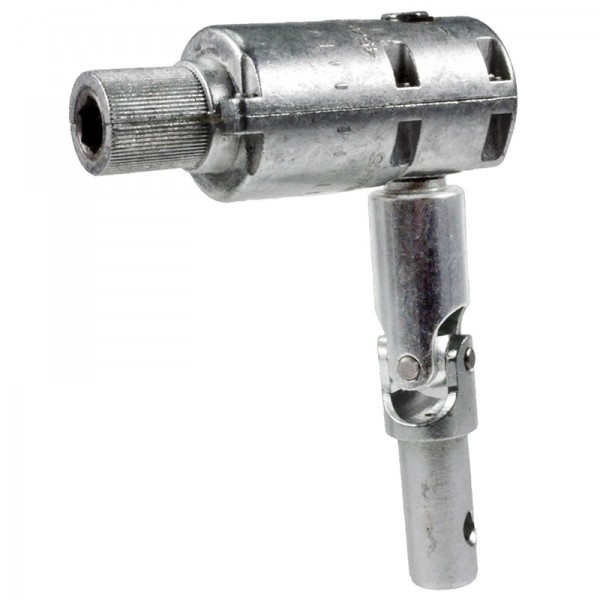

Kegelradgetriebe 1:1
Einsatzgebiet: Jalousien mit 25 mm Oberkasten
ohne Endanschlag (Aufzugsbegrenzung)
durchsteckbares Innenprofil am Abtrieb (für Mitteneinbau)
Anschlusszapfen mit Kreuzgelenk am Antrieb
Gehäuse aus Zinkdruckguss
- Technische Details
-
Untersetzung
1:1
Getriebeausführung
links
max. Abtriebsdrehmoment
0,75 Nm
Wirkungsgrad
0,67
Endanschlag (AB)
Nein
Antrieb
Kreuzgelenk Ø 9,9 mm (QB=4mm)
Abtrieb
Innensechskant 6 mm
Einbauseite
links oder rechts wählbar(siehe Bestellinformation)
Farbe
blank (unbeschichtet)
