- Beschreibung
-
Jalousieantrieb Baureihe GJ56.. AIR
Einbau für »Kasten OBEN oder UNTEN offen«. Eben - Universell

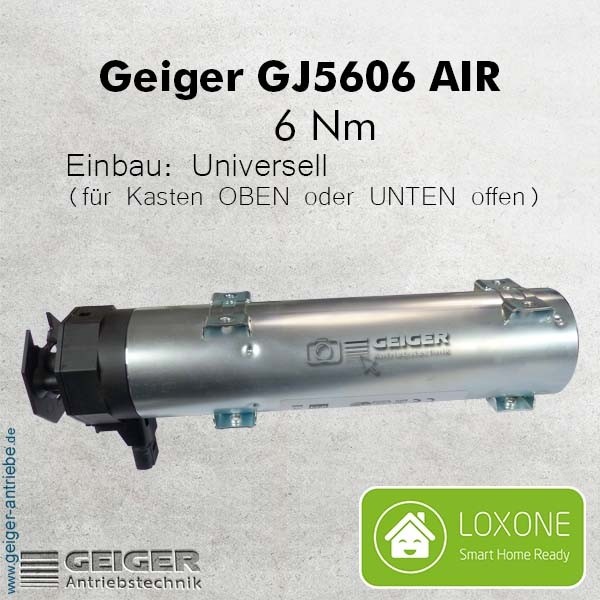

Jalousiemotor GJ5606 - AIR (Loxone)
Raffstoren sind die Dirigenten des Lichts – und einfach perfekt geeignet für große Glasflächen. Mit ihren flexibel einstellbaren Lamellen lenken sie das Tageslicht so, dass Helligkeit, Temperatur und Sichtschutz in jedem Raum in Balance sind. Von Hand, per Funk oder vollautomatisiert in einer Gebäudesteuerung.
Unsere Elektroantriebe GJ56.. haben sich im täglichen Einsatz millionenfach bewährt. Sie zeichnen sich durch ihre zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus.
Unser Raffstore/Jalousienmotor der Baureihe Geiger AIR ist ein integriertes, bidirektionales Funksystem mit Mesh Technologie. Es bietet die Möglichkeit, Befehle, die an einen Antrieb gesendet werden, nach Ausführung zu bestätigen und eventuell aufgetretene Fehler an den Sender zurück zu melden. Jeder Antrieb kann Befehle weiterleiten (Mesh Technologie). So wird die Reichweite des Funksystem mit jedem Antrieb erhöht. Bauliche Einschränkungen (z.B. massive Betonwände und -decken), die den Einsatz von Funksteuerungen seither erschwert haben, werden so reduziert oder sogar eliminiert.
Ihre Vorteile
► bidirektionaler Funk-Endabschaltung
► Einstellung der Endlagen ohne Einstellkabel, Endlagen mit jedem AIR-Sender per Funk einstellbar
► Festfrierschutz
► Mit Auflaufendschalter für Sicherheitsabschaltung
► Endschalterbereich von 200 Umdrehungen
► Optionale Referenzierung auf den Auflaufschalter zum Ausgleich eines veränderten Wickelverhaltens
► Zwischenposition mit einstellbarem Lamellenwinkel
► Motorintelligenz: Dynamische Drehmomentabschaltung bei Überlast
► Parallel schaltbar
► Werkzeuglose und sichere Montage in allen gängigen Kopfschienen
► Steckbare Anschlussleitung
► Lieferbar mit 6, 10, und 20 Nm Drehmoment
► Einbausituation: Universell für Kasten »oben offen« oder »unten offen«
Smart Home Ready - LOXONE
Die Geiger-AIR-Antriebe sind in jeder Ausbaustufe kompatibel zu dem miniserverbasierendem Smart Home System von Loxone. Das heißt, dass die Antriebe jederzeit mit einem Miniserver mittels Funk verbunden werden können; ohne aufwendiges Verlegen von Kabel oder Steuerleitungen. Die Geiger AIR Produkte und alle Loxone-Produkte wie Heizungsregler, Rauchmelder, Funk-Steckdose und Lichtsteuerungen u.v.a.m. können zu einer Smart Home Steuerung zusammengestellt werden.
Hinweis zum Lieferumfang
► Dem Motor liegt bereits ein universelles Befestigungskit bei (Art.-Nr. M56F765).
► Darüber hinaus wird der Motor aufgrund der diversen Vielfalt OHNE weiteres Zubehör geliefert. D.h. er wird ohne Kupplungsstücke / Wellenadapter und ohne Anschlussleitung geliefert!
► Bitte bestellen Sie gemäß Ihrem Bedarf die entsprechenden Kupplungsstücke / Wellenadapter und Anschlussleitung(en) gesondert dazu!
► Sofern Sie ein davon abweichendes Befestigungskit bestellen möchten, achten Sie bitte darauf, dass dieses auch für einen universellen Motor geeignet ist!
- Technische Details
-
Jalousieantrieb GJ5606.. AIR
► bidirektionale Funk-Endabschaltung - AIR (Loxone) - Universell
Technische Details:
Motorbezeichnung
GJ5606k F03
Spannung
230 V~/50 Hz
Strom
0,40 A
Cos Phi (cosφ)
> 0,95
Einschaltstrom (Faktor)
x 1,2
Leistung
93 W
Drehmoment
6 Nm
Drehzahl
26 1/min
Schutzart
IP 54
Endabschalterbereich
> 200 Umdr.
Betriebsart
S2 4 min.
Gesamtlänge
287,5 mm - gemessen ohne Wellenadapter,
von Motorwellenende zu ~ende
Durchmesser
55 mm
Gewicht
ca. 1,50 kg
Lagertemperatur/Feuchte
T = -15°C bis +70°C
trocken, nicht kondensierend
Einbausituation
- Universell geeignet für Kasten »oben offen« oder »unten offen«
Bestellhinweis:
► Dem Motor liegt bereits ein universelles Befestigungskit bei (Art.-Nr. M56F765).
► Darüber hinaus wird der Motor aufgrund der diversen Vielfalt OHNE weiteres Zubehör geliefert. D.h. er wird ohne Kupplungsstücke/Wellenadapter und ohne Anschlussleitung geliefert!
► Bitte bestellen Sie gemäß Ihrem Bedarf die entsprechenden Kupplungsstücke/Wellenadapter und Anschlussleitung(en) gesondert dazu!
Beispiel Kupplungsstücke:
Art.-Nr M56K063: 12mm-4-Kant
Art.-Nr M56K061: 14mm-Nutrohr
(weitere Ausführungen verfügbar!)
Beispiel Anschlussleitung:
Art.-Nr M56E627: 500 mm
Art.-Nr M56E462: 900 mm
► Sofern Sie ein davon abweichendes Befestigungskit bestellen möchten, achten Sie bitte darauf, dass dieses auch für einen universellen Motor geeignet ist!
Technische Änderungen vorbehalten
Informationen zum UMGEBUNGSTEMPERATURBEREICH
► Jalousieantriebe, Baureihe GJ56..
► Rohrantriebe, Baureihe SOLIDline
GEIGER-Antriebe sind für den Einsatz in außen- und innenliegenden Anwendungen wie Jalousien, Rollladen und Markisen konzipiert.
Um die Eignung der GEIGER-Antriebe für diese Anwendungen sicherzustellen, wird die Lebensdauer für einen Temperaturbereich geprüft, der deutlich über dem Standard der Produktnorm liegt.
Die GEIGER-Antriebe sind für einen Umgebungstemperaturbereich von -20°C bis +60°C, kurzzeitig bis +80°C geeignet. Unter kurzzeitig sind Temperaturspitzen an einzelnen Tagen im Jahr bei extremen Wetterlagen zu verstehen.
Zu beachten ist, dass sich die zulässige Laufzeit der Antriebe bei hohen Temperaturen verringert. Tiefe Temperaturen können aufgrund steigender Viskosität der Schmiermittel zu verzögertem Anlauf der Antriebe führen. Beide Effekte sind physikalisch bedingt, führen zu keinen bleibenden Schäden am Antrieb und stellen keinen Produktmangel dar.
Bitte beachten Sie den Hinweis für GEIGER-Antriebe mit elektronischen Endabschaltungen und den Hinweis zu Umgebungstemperaturbereich Anschlussleitungen.
Hinweis:
GEIGER-Antriebe mit elektronischen Endabschaltungen
Im Vergleich zu Antrieben mit mechanischer Endabschaltung bieten elektronische Endabschaltungen zahlreiche Möglichkeiten, die Funktionalität gezielt an die jeweilige Anwendung anzupassen. Durch Funktionen wie „Festfrierschutz“ und „Hinderniserkennung“ können Schäden am Behang vermieden werden.
Bei tiefen Temperaturen können sowohl Behang als auch Antrieb schwergängiger werden. Am Antrieb ist dies durch steigende Viskosität der Schmiermittel bedingt. In der Folge kann der „Festfrierschutz“ oder die Hinderniserkennung“ ansprechen, obwohl kein Festfrieren zu erkennen oder kein Hindernis vorhanden ist. Der Antrieb läuft dann nicht an, oder bleibt stehen. Eine Schädigung des Antriebs erfolgt dadurch nicht. Sobald die Temperaturen ansteigen, läuft der Antrieb wieder mit voller Funktionalität.
Dieses Verhalten stellt kein Produktmangel dar. Ggf. ist die Produktdokumentation der Anwendung mit entsprechenden Hinweisen zu versehen und die Gebäudesteuerung darauf anzupassen.
Hinweis:
Umgebungstemperaturbereich Anschlussleitungen
Abhängig vom verwendeten Kabeltyp sind folgende Umgebungstemperaturbereiche
der GEIGER-Anschlussleitungen zulässig:
- Kabelbezeichnung 05RR-F und 05RN-F: -25°C bis +60°C
- Kabelbezeichnung 05VV-F: -5°C bis 60°C
- Kabelbezeichnung Unipur: -40°C bis 90°C
